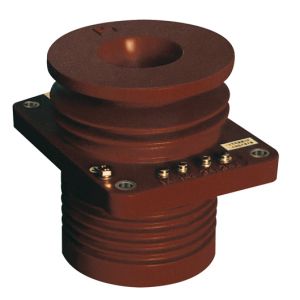

產品名稱：LMZJ1-10Q電流互感器

型號：LMZJ1-10Q

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

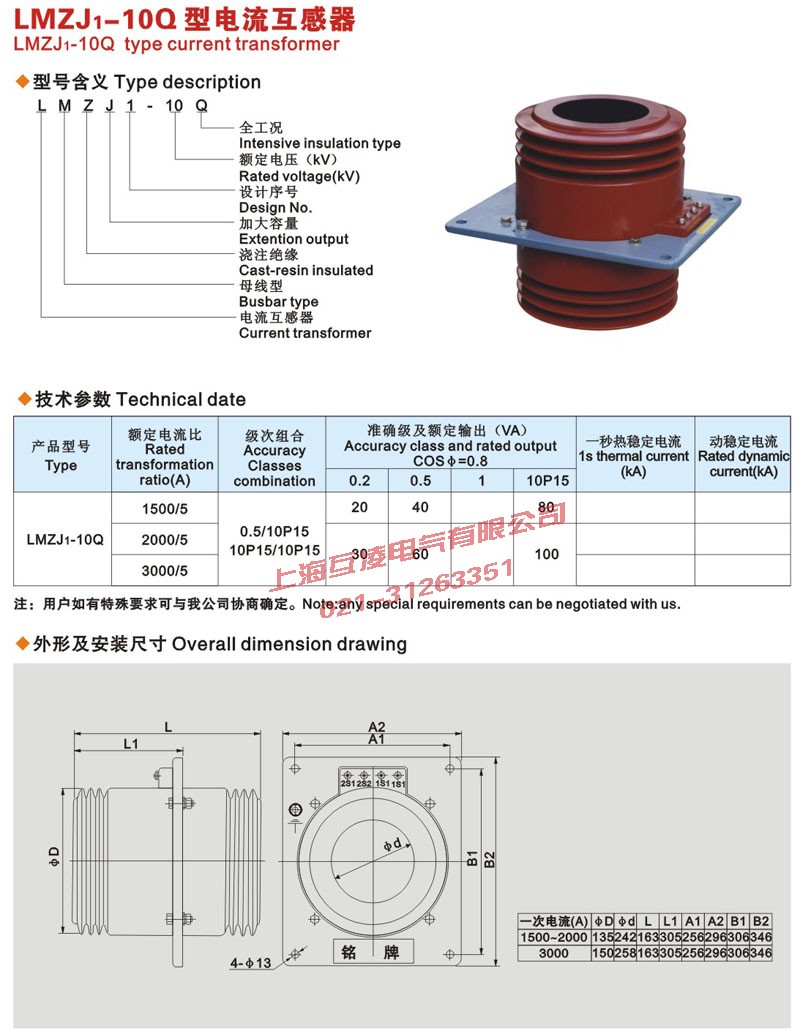

LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣母線式全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣全封閉母線式結構。鐵心為圓環形，二次繞組均勻地繞在鐵心，用環氧樹脂澆注成型，澆注體固定在穿墻安裝板上。

參數

額定絕緣水平：12/42/75kV
負荷的功率因數：cosφ=0.8(滯后)
額定二次電流：5A(或1A.2A)
表面爬電距離：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

產品型號	額定一次電流(A)	額定二次輸出	準確級組合	穿心匝數
LMZ1-10 LMZ1-10Q	300	5/15	0.2/10P10	1
	300	10/15	0.5/10P10	1
	400-1000	10/15	0.2(0.5)/10P10	1

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

產品名稱：
LMZJ1-10Q電流互感器

型號：
LMZJ1-10Q

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
