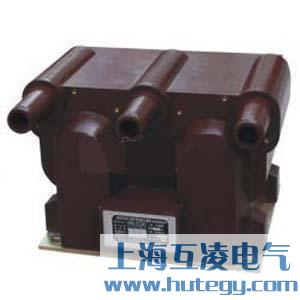

JSZV12A-3R電壓互感器
產品詳情
技術參數
| 型號 | 額定電壓比（V） | 準確級及三相額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） |
| JSZV12A-3R | 3000/100 | 0.2---30X√3 | 600X√3 | 3.6/23/40 |
| 3000/100/100 | 0.2/0.2---20X√3/20X√3 | 500X√3/500X√3 |
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；
結構
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
本型號電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。
- 產品名稱：
JSZV12A-3R電壓互感器
- 型號：
JSZV12A-3R
