LQG-0.5電流互感器
產品詳情
概述
LQG-0.5電流互感器主要用于戶內，供額定電壓為500V及以下， 額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。 產品為塑殼式電流互感器，其安裝方法采用底板固定安裝方法。 產品性能符合GB 1208-1997，改進產品它的改進型是LQG-0.66，改進型比原先的多了個塑料蓋子
技術參數
額定頻率(Hz) 50Hz;
額定一次電流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
額定二次電流: 5 A;
準確級: 0.5級,0.2級 0.5S 級 ;
額定二次負荷(VA)：10VA；
1秒熱電流（有效值）（kA）50In;
動穩定電流（峰值）（kA）100In;
絕緣水平:3kV,歷時1min,無擊穿及閃絡現象.
| 型號 | 額定電壓(KV) | 額定電流比(A) | 準確級次及額定容量(VA) | |||
| 0.2S級 | 0.2級 | 0.5級 | 1級 | |||
| LQG-0.5 | 0.5 | 5/5~100/5 | 5 | 10 | 10 | 15 |
| 150/5~400/5 | ||||||
| 600/5 | ||||||
| 750-5~1000/5 | ||||||
| LQG3-0.5 | 0.5 | 5/5~100/5 | 30 | |||
| 150/5~400/5 | ||||||
| 600/5 | ||||||
| 750-5~1000/5 | ||||||
| LQR-0.5 | 0.5 | 5/0.5~100/0.5 | 10 | |||
| 5/0.1~100/0.1 | 2 | |||||
| 150/0.5~400/0.5 | 10 | |||||
| 150/0.1~400/0.1 | 2 | |||||
| 600/0.5 | 10 | |||||
| 600/0.1 | 2 | |||||
| 750/0.5~800/0.5 | 10 | |||||
| 750/0.1~800/0.1 | 2 | |||||

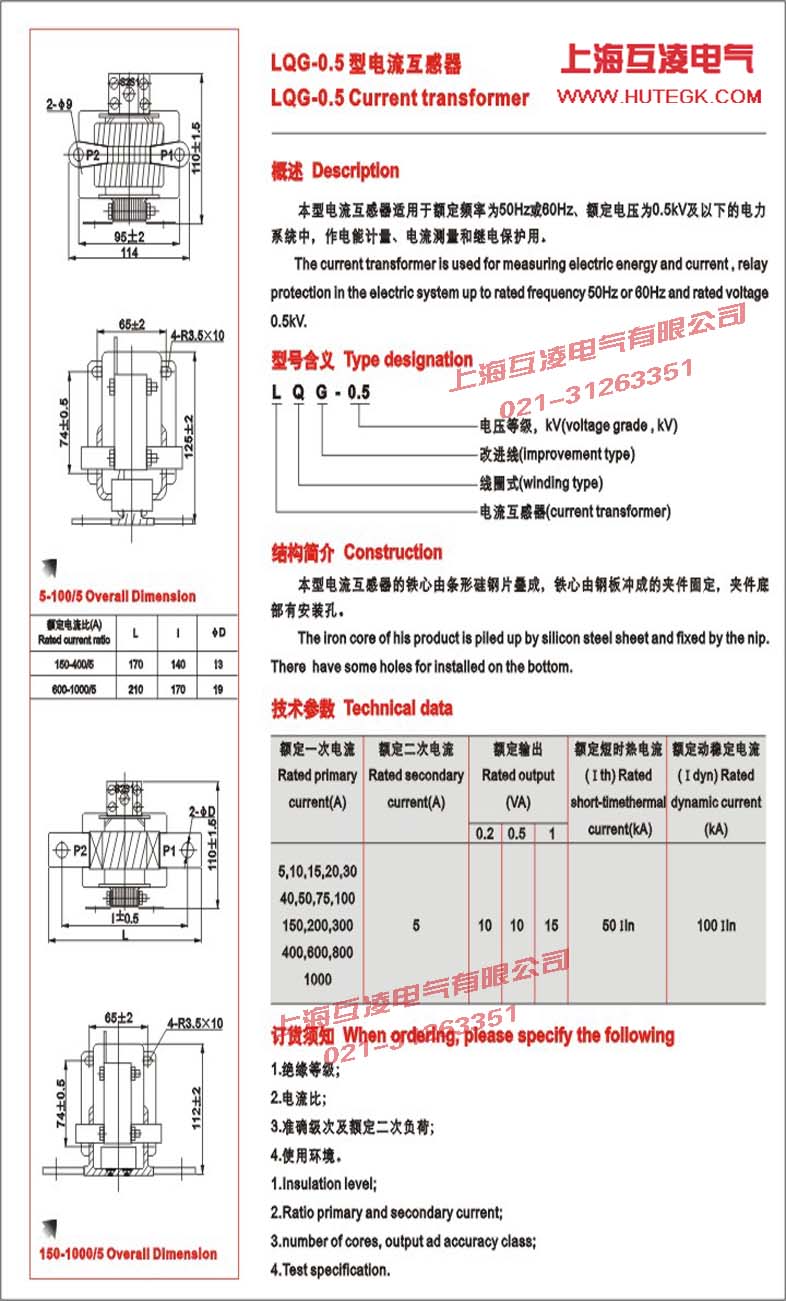

外形尺寸圖，參數及安裝圖紙
- 產品名稱：
LQG-0.5電流互感器
- 型號：
LQG-0.5
